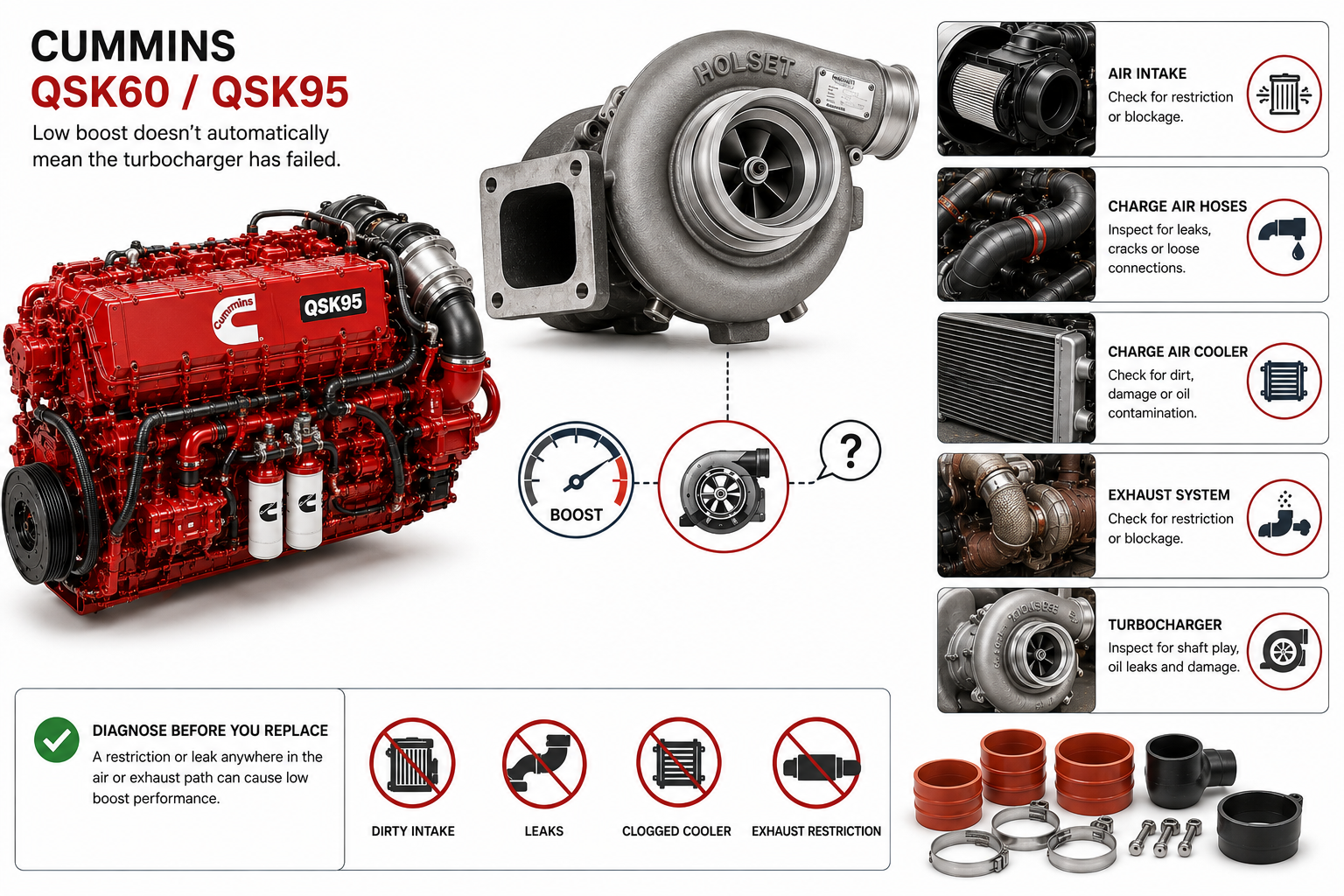

Cummins QSK60 / QSK95 Turbocharger 4089581 Low Boost Guide

Low boost pressure on a Cummins QSK60 or QSK95 does not automatically mean the turbocharger has failed.

The turbocharger is only one part of the engine's air-handling system. Air-intake restriction, charge-air leakage, cooler condition, exhaust restriction and engine operating conditions can all influence boost performance.

The turbocharger covered in this guide is:

Engine Family: Cummins QSK60 / QSK95

Component: HX83 Water-Cooled Turbocharger

Turbocharger Reference: 4089581

Part number 4089581 is documented as an HX83 water-cooled turbocharger associated with selected Cummins QSK60 / QSK95 applications.

However, 4089581 should not be treated as universal for every QSK60 or QSK95 engine. Turbocharger configuration can vary according to the exact engine, rating, application and build.

Before ordering, verify:

Engine model + Engine Serial Number (ESN) + engine rating + existing turbocharger number + turbocharger data plate

Cummins QSK60 / QSK95 Turbocharger 4089581

The turbocharger reference covered in this guide is:

Other turbocharger configurations are also associated with QSK60 and QSK95 engines.

This is why the engine family or HX83 designation alone should not be used to select a replacement turbocharger.

Before ordering 4089581, confirm the exact application against the individual engine.

What Does the HX83 Turbocharger Do?

The turbocharger uses energy from the engine's exhaust gases to drive a turbine connected to a compressor.

The compressor increases the amount of air supplied to the engine.

A simplified airflow path is:

Air intake → turbocharger compressor → charge-air system / cooler → intake manifold → cylinders

On the exhaust side:

Cylinders → exhaust manifold → turbocharger turbine → exhaust system

Because the turbocharger operates as part of this larger system, a low-boost condition can originate before, inside or after the turbocharger.

This is why boost pressure alone should not be used to condemn the turbo.

Low Boost Doesn't Automatically Mean Turbocharger Failure

When boost pressure is lower than expected, immediately replacing the turbocharger can become an expensive diagnostic mistake.

Before condemning 4089581, investigate possible causes including:

• Air-intake restriction
• Restricted air filters
• Charge-air hose leakage
• Loose or damaged charge-air connections
• Charge-air cooler restriction
• Charge-air cooler leakage
• Exhaust leakage
• Exhaust-system restriction
• Turbocharger deterioration
• Engine operating conditions
• Fuel or combustion-related problems

The turbocharger should certainly be inspected when the evidence points toward it.

But it should not automatically become the first component replaced.

A useful engine-room principle is:

Diagnose the complete air-handling system before condemning the turbocharger.

Compare Boost at Similar RPM and Engine Load

Boost pressure changes with engine operating conditions.

A boost reading recorded at light load should not be directly compared with a historical reading taken under heavy load.

For meaningful comparison, use reasonably similar:

RPM + engine load + operating conditions

Suppose a QSK60 historically produces consistent boost at a particular RPM and load.

Later, under approximately the same conditions, boost is consistently lower.

That change deserves investigation.

The important question becomes:

What changed since the engine produced its normal boost?

A trend under comparable operating conditions is generally more useful diagnostically than one isolated boost reading.

Check the Air Intake First

The turbocharger compressor requires an adequate supply of air.

Before removing an expensive HX83 turbocharger, inspect the upstream air path.

Depending on the installation, check:

• Air-filter condition
• Intake restriction
• Intake piping
• Flexible connections
• Damaged ducting
• Foreign material
• Obstructions

A restricted intake can reduce available airflow and affect engine performance.

Where necessary, intake restriction should be measured according to the technical procedure applicable to the exact engine rather than relying only on visual inspection.

Inspect Charge-Air Hoses and Connections

Compressed air leaving the turbocharger must reach the engine without excessive leakage.

A damaged hose, loose connection or failed seal can allow charge air to escape.

This creates an important diagnostic situation:

The turbocharger may still be producing compressed air, but some of that air is being lost before reaching the engine.

Inspect for:

• Loose connections
• Split or deteriorated hoses
• Damaged seals
• Cracked piping
• Abnormal hose condition
• Evidence of leakage around joints

Oil staining around a charge-air connection can provide a reason for closer inspection, but it does not automatically prove that the connection is leaking under boost.

Where appropriate, pressure testing according to the applicable service procedure can provide stronger evidence.

Check the Charge-Air Cooler

The charge-air cooler is another important component in the air-handling system.

Compressed air becomes hotter during compression. The cooler removes heat from the charge air before it enters the engine.

Problems can involve:

• Air-side restriction
• Fouling
• Leakage
• Cooling-side problems
• Internal deterioration
• Damaged connections

A charge-air cooler problem can affect airflow, charge-air temperature and overall engine performance.

If boost or engine power has changed, cooler condition should therefore be considered as part of the diagnosis.

Check the Exhaust System

The turbine side of the turbocharger depends on exhaust-gas energy.

Problems in the exhaust system can influence turbocharger operating conditions.

Depending on the installation, investigate:

• Exhaust restriction
• Abnormal backpressure
• Exhaust leakage
• Damaged exhaust components
• Restricted downstream components

An exhaust-system problem can therefore create symptoms that appear to originate from the turbocharger.

Check for Exhaust Leakage Before the Turbocharger

Exhaust gas drives the turbine.

If a significant leak exists before the exhaust reaches the turbine, some of the available exhaust energy can be lost.

Inspect applicable areas around:

• Exhaust manifolds
• Manifold connections
• Turbocharger mounting
• Exhaust joints
• Gaskets

Soot tracking can provide a useful visual clue that a connection deserves closer inspection.

The final diagnosis should follow the technical procedure applicable to the exact Cummins engine configuration.

Inspect Turbocharger 4089581

After checking the surrounding systems, inspect the turbocharger itself.

Depending on the applicable inspection procedure, areas to consider include:

• Compressor-wheel condition
• Turbine-wheel condition
• Housing condition
• Shaft condition
• Evidence of wheel contact
• Oil leakage
• Foreign-object damage
• Carbon accumulation
• Water-cooling connections
• Oil supply
• Oil drain

Do not diagnose bearing or shaft condition simply because the shaft appears to have some movement.

Turbocharger clearances are design-specific.

Measurements should be compared with the specifications applicable to the exact turbocharger.

Turbocharger Lubrication Matters

The turbocharger operates at very high rotational speed and depends on proper lubrication.

A damaged turbocharger can sometimes be the result of another engine problem rather than the original cause.

When investigating turbocharger damage, consider:

Oil supply → oil condition → turbocharger bearings → oil drain

Lubrication-related problems can include inadequate oil supply, contaminated oil or restricted oil drainage.

If the original cause of failure is not corrected, a replacement turbocharger may suffer similar damage.

That is why it is important to ask:

Why did the turbocharger fail?

—not simply:

Which turbocharger should we install next?

4089581 Is an HX83 Water-Cooled Turbocharger

The 4089581 reference is documented as an HX83 water-cooled turbocharger associated with selected QSK60 / QSK95 applications.

The water-cooled specification is important when identifying a replacement.

Other turbocharger families and configurations are also associated with QSK60 and QSK95 engines.

Therefore:

HX83 alone does not identify the correct turbocharger.

Likewise:

QSK60 or QSK95 alone does not identify the correct turbocharger.

The complete engine and turbocharger specifications must be considered.

Low Boost and Black Smoke

Low boost combined with black exhaust smoke can provide a useful diagnostic clue.

Black smoke can indicate insufficient air relative to the amount of fuel being burned.

If boost is also lower than normal, investigate the complete airflow path:

Air intake → turbocharger → charge-air piping → charge-air cooler → engine

Also consider the exhaust and fuel systems.

Do not automatically conclude:

Low boost + black smoke = failed turbocharger

A restricted intake, charge-air leak or other air-handling problem can potentially produce similar symptoms.

Low Boost and Power Loss Under Load

A QSK engine may appear to operate normally at light load but lose performance as engine load increases.

Higher engine output requires substantially more airflow.

A developing restriction or leak can therefore become much more noticeable under heavy load than at idle.

Possible symptoms can include:

• Lower-than-normal boost
• Reduced engine power
• Poor engine response
• Difficulty reaching expected load
• Abnormal exhaust smoke
• Changed exhaust temperatures
• Different turbocharger sound

Compare these symptoms with historical engine operating data whenever possible.

Don't Replace 4089581 Based on Boost Pressure Alone

A practical diagnostic sequence is:

1. Confirm the Low-Boost Condition

Compare boost against appropriate operating data or established historical trends.

2. Confirm Engine RPM and Load

Make sure the comparison is meaningful.

3. Inspect the Air Intake

Check for restriction.

4. Inspect Charge-Air Piping

Look for leakage, damaged hoses and loose connections.

5. Evaluate the Charge-Air Cooler

Consider restriction, leakage and cooling condition.

6. Inspect the Exhaust System

Check for leakage and restriction.

7. Inspect the Turbocharger

Evaluate the HX83 according to the applicable technical procedure.

8. Consider Engine Condition

Fueling, combustion and other engine conditions can influence turbocharger behavior.

This approach follows the complete system rather than guessing at the most expensive component.

Why 4089581 Is Not Universal for Every QSK60 / QSK95

Cummins QSK95 Marine Engine Spare Parts | Alfa Marine Spare Parts

Cummins QSK60 Marine Engine Parts | Alfa Marine Spare Parts

This is particularly important when ordering.

Multiple turbocharger references and configurations exist across Cummins QSK60 and QSK95 applications.

Selection can depend on:

• Exact engine model
• Engine Serial Number
• Engine rating
• Application
• Production configuration
• Compressor specification
• Turbine specification
• Housing configuration
• Cooling arrangement

Two turbochargers can look very similar without being technically interchangeable.

Physical fit does not establish correct turbocharger compatibility.

Ordering Cummins QSK Turbocharger 4089581

The component covered in this guide is:

Engine Family: Cummins QSK60 / QSK95

Component: HX83 Water-Cooled Turbocharger

Turbocharger Reference: 4089581

Before ordering, provide:

Complete engine model + Engine Serial Number (ESN) + engine rating + existing turbocharger number + turbocharger data plate

Clear photographs of the engine identification plate and existing turbocharger data plate can also assist with parts identification.

Alfa Marine Spare Parts can assist with Cummins QSK turbochargers and related marine-engine components, subject to correct identification and availability.

Email: request@alfamarinespareparts.com

Request a Quote

Frequently Asked Questions

What is Cummins part number 4089581?

4089581 is documented as an HX83 water-cooled turbocharger associated with selected QSK60 / QSK95 applications.

Does every Cummins QSK60 or QSK95 use 4089581?

No. Multiple turbocharger configurations are associated with these engine families. Verify the ESN, engine rating and existing turbocharger before ordering.

Does low boost mean the HX83 turbocharger has failed?

Not necessarily. Air-intake restriction, charge-air leakage, cooler problems, exhaust-system problems and other engine conditions can also affect boost.

Can a charge-air leak cause low boost?

Yes. A leak in the charge-air system can allow compressed air to escape before it reaches the engine.

Can a dirty charge-air cooler affect engine performance?

A restricted or contaminated charge-air cooler can affect airflow and heat transfer and should be considered when investigating low boost or reduced power.

Can an exhaust problem affect turbocharger performance?

Yes. Exhaust leakage before the turbine or excessive exhaust-system restriction can affect turbocharger operating conditions.

Is 4089581 water-cooled?

Yes. 4089581 is documented as an HX83 water-cooled turbocharger for applicable QSK60/QSK95 applications.

Are all HX83 turbochargers interchangeable?

No. Sharing the HX83 designation does not establish interchangeability. The complete turbocharger assembly must match the engine configuration.

What information should I provide when ordering 4089581?

Provide the engine model, ESN, engine rating, existing turbocharger part number and turbocharger data-plate information.

Conclusion

Low boost on a Cummins QSK60 or QSK95 should not automatically lead to replacement of turbocharger 4089581.

Start by confirming the symptom under comparable RPM and load. Then investigate the complete air-handling and exhaust system:

Air intake → HX83 turbocharger → charge-air piping → charge-air cooler → engine → exhaust manifold → turbocharger turbine → exhaust system

Part number 4089581 is documented as an HX83 water-cooled turbocharger associated with selected QSK60 / QSK95 applications, but it should not be assumed to fit every engine in these families.

Before ordering, verify:

Engine model + ESN + engine rating + existing turbocharger number + turbocharger data plate

A useful engine-room principle is:

Diagnose the complete airflow system before condemning the turbocharger.

For Cummins QSK turbochargers and other marine-engine components, contact Alfa Marine Spare Parts.

Email: request@alfamarinespareparts.com

Request a Quote
